XJ 86-90 2.5L4, XJ 87-90 4.0L6, XJ 86-90 2.1TD (RENAULT), MJ 86-90 2.5L4, MJ 87-90 4.0L6, MJ 2.1TD (RENAULT), STARTTIRELE, L6-MOOTTORISISSA SIJAITSEE AKUN TAKANA, SYTYTYSYKSIKÖN VIERESSÄ, DIESELEISSÄ VASEMMASSA LOKASUOJASSA,

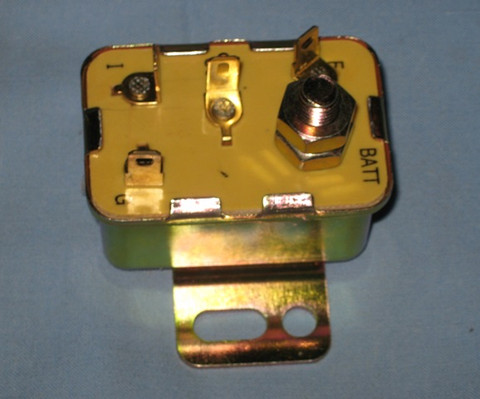

KYTKENTÄ: BATT = PLUSSA AKUSTA JA TÄHÄN TULEE MYÖS PÄÄSULAKKEET (=FUSIBLE LINK-JOHTOSULAKKEET), JOIDEN KAUTTA SÄHKÖISTETÄÄN 4-5 KOHDETTA, G = GROUND/NSS ELI MANUAALIVAIHTEISISSA MAADOITETTU JA AUTOMAATTIVAIHTEISISSA NSS-KYTKIN MAADOITTAA, KUN VAIHTEENVALITSIN ON P TAI N -ASENNOISSA, I = VIRTALUKOLTA RELEELLE OHJAUS JÄNNITE (RELE KYTKEE VIRRAN BATT -LIITTIMEN JA SOL -LIITTIMEN VÄLIIN), SOL = SOLENOIDILLE HERÄTE, F = TYHJÄ KAIKKIEN LÖYTÄMIENI KAAVIOIDEN MUKAAN, MUTTA AINAKIN OMASSA -89 COMANCHESSA TÄMÄ ON DIODILLA KYTKETTY JOHONKIN (EN TIEDÄ MIHIN), RELE KYTKEE VIRRAN MYÖS TÄHÄN ELI ON BATT JA F -LIITTIMET KONTAKTISSA KUN STARTTAA,
CRO53004798
